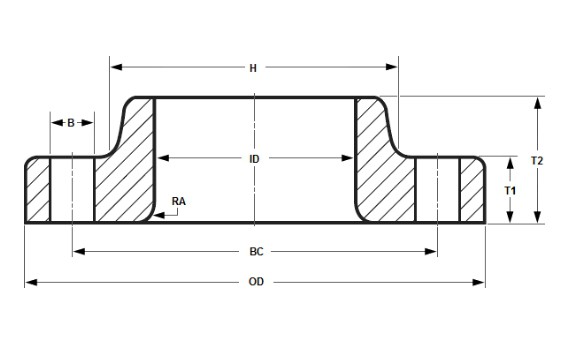

LAP JOINT CLASS 2500 (IN INCH)
| FLANŞĂ | Înăuntru | Afară | Bolt Cerc (BC) | H | T1 | T2 | Bolț Gaură (B) | Nr. de Șurub Orificii | |
| NPS | Diametru | Diametru | |||||||
| 1/2″ | 0.90″ | 5.25″ | 3.50″ | 1.69″ | 1.19″ | 1.56″ | .12″ | 0.88″ | 4 |
| 3/4″ | 1.11″ | 5.50″ | 3.75″ | 2.00″ | 1.25″ | 1.69″ | .12″ | 0.88″ | 4 |
| 1″ | 1.38″ | 6.25″ | 4.25″ | 2.25″ | 1.38″ | 1.88″ | .12″ | 1.00″ | 4 |
| 1-1/4″ | 1.72″ | 7.25″ | 5.13″ | 2.88″ | 1.50″ | 2.06″ | .19″ | 1.13″ | 4 |
| 1-1/2″ | 1.97″ | 8.00″ | 5.75″ | 3.13″ | 1.75″ | 2.38″ | .25″ | 1.25″ | 4 |
| 2″ | 2.46″ | 9.25″ | 6.75″ | 3.75″ | 2.00″ | 2.75″ | .31″ | 1.13″ | 8 |
| 2-1/2″ | 2.97″ | 10.50″ | 7.75″ | 4.50″ | 2.25″ | 3.13″ | .31″ | 1.25″ | 8 |
| 3″ | 3.60″ | 12.00″ | 9.00″ | 5.25″ | 2.63″ | 3.63″ | .38″ | 1.38″ | 8 |
| 4″ | 4.60″ | 14.00″ | 10.75″ | 6.50″ | 3.00″ | 4.25″ | .44″ | 1.63″ | 8 |
| 5″ | 5.69″ | 16.50″ | 12.75″ | 8.00″ | 3.63″ | 5.13″ | .44″ | 1.88″ | 8 |
| 6″ | 6.75″ | 19.00″ | 14.50″ | 9.25″ | 4.25″ | 6.00″ | .50″ | 2.13″ | 8 |
| 8″ | 8.75″ | 21.75″ | 17.25″ | 12.00″ | 5.00″ | 7.00″ | .50″ | 2.13″ | 12 |
| 10″ | 10.92″ | 26.50″ | 21.25″ | 14.75″ | 6.50″ | 9.00″ | .50″ | 2.63″ | 12 |
| 12″ | 12.92″ | 30.00″ | 24.38″ | 17.38″ | 7.25″ | 10.00″ | .50″ | 2.88″ | 12 |
pentru a clasă 1500 tură îmbinare flanșă conform la ASME B16.5 standarde, și similar pentru a clasă 2500 tură îmbinare flanșă, the dimensiuni in inci pentru comune dimensiuni are as urmează:
Nominal Țeavă Dimensiune (NPS): Intervale de la 1/2 inch (DN 15) la 24 inci (DN 600) și mai mare.
Exterior Diametru (OD): The OD varies with NPS. For example, the OD of a 1/2-inch flange is aproximativ 13.50 inches, while the OD of a 24-inch flange is around 63.00} inches.
Alezaj Diametru (BD): alezaj diametru de a tură îmbinare flanșă chibrituri interior diametru (ID) of the pipe to which it is attached. It is typly the the same as the nominal pipe size (NPS).
Grosime (T): The grosime of the lap joint flange is relativ uniform and tipic corespunde la the thick of the pipe it is used with.
Hub Diametru (HD): Hub diametru de a poală îmbinare flanșă este de obicei mai mare decât OD la permite pentru ușor montare peste țeava.
Per total Lungime Prin Hub (LTH): acest dimensiune, care este distanța de la fața flanșa la capătul din centrul, și crește cu dimensiunea de flanșa.
Flanșă Grosime: Grosimea a flanșei variază baza pe clasa presiune .
Acestea dimensiuni sunt aproximative și pot varia ușor în funcție de pe producătorul și specificul cerințele. It's essential to consult the ASME B16.5 standard sau producător's specificații pentru precise dimensiuni pentru a specific poală îmbinare flanșă dimensiune.
