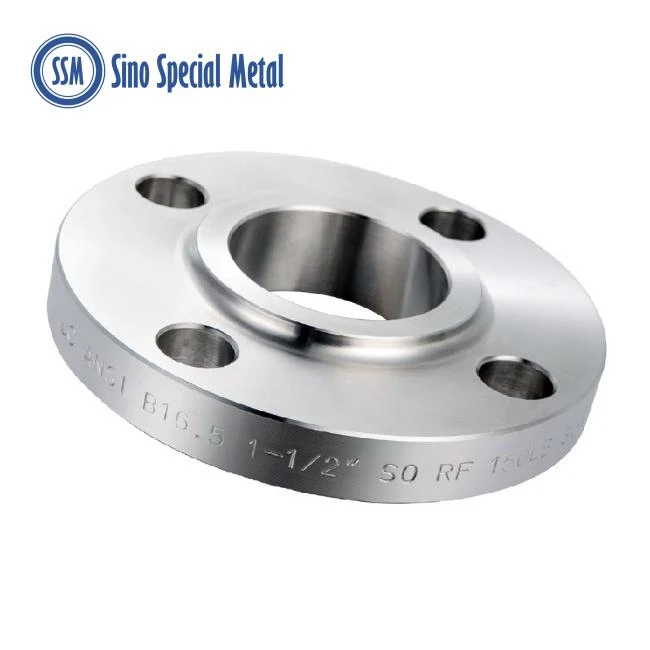

Flanșele slip-on, cunoscute și sub denumirea de „flanșe cu butuc”, au un butuc cu un profil foarte scăzut. Acest tip de flanșă este de obicei conectat la o țeavă prin una sau două suduri de filet (una în exteriorul flanșei și una în interiorul flanșei), este totuși posibilă utilizarea unei singure suduri. Flanșele cu alunecare sunt produse în mai multe dimensiuni și sunt preferate pentru aplicații cu presiune mai mică (clasa ASME Mai mică sau egală cu 600).
|
|
|
|

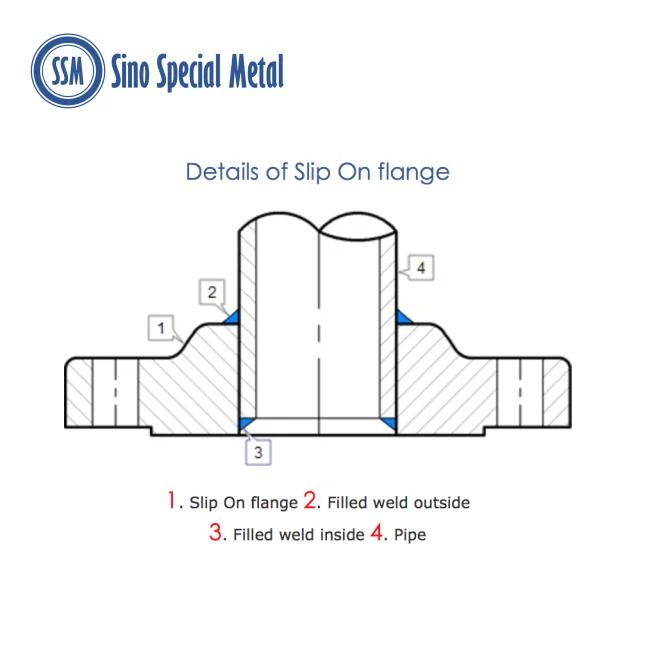

Secțiune transversală a flanșei cu alunecare: 1, flanșă cu alunecare; 2, sudare umplută în exterior; 3, sudare umplută în interior; 4, țeavă |
|
Dimensiunea alezajului unei flanșe cu alunecare (diametrul interior) este mai mare decât cea a țevii de legătură, ceea ce îi permite să alunece/alunece pe țeavă (alunecare pe țeavă). Nu există sudură cu penetrare completă între țeavă și flanșă, astfel încât există limitări pentru utilizarea acesteia din cauza integrității mai scăzute a sudurii.
Cu toate acestea, dacă o flanșă pentru gât de sudură nu poate fi utilizată din cauza limitărilor de spațiu, o flanșă cu alunecare poate fi o alternativă potrivită.
Avantajele flanșelor cu alunecare se referă la costuri mai mici de achiziție, mai puține abilități necesare pentru realizarea sudurii, cerințe mai mici de precizie pentru tăierea țevilor și lipsa cerințelor de pregătire a sudurii pentru o sudură la capătul țevii.
Limitările pentru flanșele cu alunecare se referă la:
Ø Utilizarea a doua suduri in loc de una (de obicei).
Ø Rezistență mecanică redusă (flanșele gâtului de sudură sunt cu 30 la sută mai puternice
Ø Inadecvare pentru încărcare ciclică.
Ø Incapacitatea de a efectua unele teste nedistructive pe suduri.
Ø Indisponibil la dimensiunea de 2.5-inchi și peste în clasa ASME 1500.
Ø Indisponibil în toate dimensiunile în clasa ASME 2500.
Ø În general, nu este utilizat peste clasa ASME 600.
Deși mai ieftină decât o flanșă cu gât de sudură, există o diferență mică de preț dacă se efectuează două suduri și ambele trebuie verificate folosind tehnici de testare nedistructivă.
Tehnici de testare nedistructivă (NDT).
Nu există tehnici specifice NDT utilizate împreună cu flanșele cu alunecare. Dacă flanșa de alunecare este sudată în filet, atunci se poate efectua un test de penetrare a colorantului pe sudură. Este posibilă o inspecție vizuală a fețelor de îmbinare și a conductei.
Standardele ASME
Standardele ASME B16.5 și ASME B31.3 specifică cerințele pentru instalarea, întreținerea și testarea flanșelor cu alunecare.
Specificație standard pentru flanșe cu alunecare
|
Dimensiuni |
ANSI B16.5, ANSI B16.47 Seria A și B, MSS SP44, ASA, API-605, AWWA, Desene personalizate |
|
mărimea |
1/2" (15 NB) până la 48" (1200NB) |
|
Clasă |
150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, DIN Standard ND-6,10, 16, 25, 40 etc. |
|
DIN |
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2634, DIN2634, DIN2634, DIN2634 2637, DIN2638, DIN2673 |
|
BS |
BS4504, BS4504, BS1560, BS10 |
|
Tip de față cu flanșă |
Față plată (FF), față înălțată (RF), îmbinare tip inel (RTJ) |
Material și grade de flanșe de alunecare (SORF)
|
Flanșe din oțel inoxidabil |
ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L |
|
Flanșe din oțel duplex și super duplex |
ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 |
|
Flanșe din oțel carbon |
ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706 |
|
Flanșe de alunecare din oțel carbon la temperatură joasă |
ASTM A350, LF2, LF3 |
|
Flanșe de alunecare din oțel aliat |
ASTM / ASME A/SA 182 și A 387 F1, F5, F9, F11, F12, F22, F91 |
|
Flanșe de alunecare din oțel aliat de cupru |
ASTM SB 61, SB62, SB151, SB152 Nr. UNS C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), Nr. UNS C 10100, 10200, 10300, 10200, 108200, 108200 |
|
Flanșe din aliaj de nichel |
ASTM SB564, SB160, SB472, SB162 Nichel 200 (Nr. UNS N02200), Nichel 201 (Nr. UNS N02201), Monel 400 (Nr. UNS N04400), Monel 500 (Nr. UNS N05508), (Nr. UNS N05508), N08800), Inconel 825 (Nr. UNS N08825), Inconel 600 (Nr. UNS N06600), Inconel 625 (Nr. UNS N06625), Inconel 601 (Nr. UNS N06601), Hastelloy C 276 (Nr. UNS), N1o0276, Toate 20 (Nr. UNS N08020) |
ASME B16.5 Tipuri disponibile de flanse cu fața ridicată
|
Alunecare pe flanșă cu față ridicată |
Flanse alunecare cu fața ridicată |
|
Flanșe cu alunecare ANSI B16.5 |
Dimensiunile flanșei de alunecare |
|
Flanse ASME B16.5 SORF |
Flanse ANSI B16.5 Clasa 150 Slip-On |
|
Furnizori de flanse cu alunecare din otel inoxidabil |
SS Slip on Flansa |
|
Slip on Plate Flanse Dealer |
ASME B16.47 Seria A și B Exportator de flanșe SORF |
|
ANSI B16.5 clasa 150 SORF Flanșă Stockholder |
Distribuitori cu flanșă cu alunecare ANSI 150 |
|
Flanșă de alunecare din oțel carbon |
Producator de flanse SORF de inalta calitate |
|
Flanșă SORF din oțel inoxidabil ASTM A182 |
Flanșă de alunecare din oțel duplex |
|
Oțel super duplex alunecat pe flanșă forjată |
Cupru nichel alunecare pe flanșe de țeavă |
|
Flanse SORF din aliaj de nichel ridicat |
Revendetor de flanse cu alunecare plată Hastelloy |
|
Flanșe din titan ASME B16.47 Seriile A și B SORF |
Inconel Slip on Flanse |
ANSI B16.5 Aplicare cu flanse alunecare
Flanșele cu alunecare ASME B16.5 sunt cunoscute pentru a oferi performanțe excepționale și sunt în general dezvoltate pentru a satisface cerințele. Oferim o gamă largă de flanșe slip-on cu față plană printr-o rețea mondială de sucursale de stocare. Aceste flanșe de alunecare sunt utilizate în diverse industrii precum:
Flanșe de alunecare din oțel inoxidabil utilizate în conducte de petrol și gaze
Slip on Raised Face Flanșe se utilizează în industria chimică
Flanșe SORF din oțel aliat utilizate în instalații sanitare
Flansele alunecare cu față plată sunt utilizate în încălzire
Flanșe de țeavă cu alunecare sunt utilizate în sistemele de alimentare cu apă
ANSI B16.5 Flanșe forjate cu alunecare sunt utilizate în centralele electrice
Slip On Plate Flanse se utilizează în industria hârtiei și celulozei
Slip On Flange se utilizează în aplicații de uz general
Flanșe de alunecare din oțel utilizate în industria de fabricație
Slip on Flange utilizări în industria de prelucrare a alimentelor
Slip on Flansele se utilizează în țevi structurale
